[Spring Framework] Spring MVC

🖼️ MVC 패턴이란?

MVC 패턴은 애플리케이션 개발 시 Model, View, Controller의 세 가지 요소로 나누어 개발하는 디자인 패턴이다. 이를 통해 애플리케이션의 UI(사용자 인터페이스)와 비즈니스 로직을 분리하여 유지보수와 확장성을 높일 수 있다. 이 패턴은 각 영역이 명확하게 구분되어 각 역할에만 집중할 수 있게 해준다.

  • Model: 애플리케이션의 데이터와 비즈니스 로직을 담당한다. 데이터의 상태를 표현하고 저장하거나, 데이터를 조작하는 기능을 제공한다.
  • View: 사용자가 보는 UI 요소(텍스트, 버튼 등)를 담당한다. Model에서 전달받은 데이터를 화면에 표시한다.
  • Controller: 사용자의 요청을 받아 Model과 View 사이의 상호작용을 관리한다. 사용자가 요청한 작업을 Model에게 전달하고, 처리 결과를 View에 전달하여 화면을 업데이트한다.

🎯 MVC 패턴을 사용하는 이유

MVC 패턴을 사용하면 데이터 처리와 UI 처리를 분리할 수 있기 때문에 각 구성 요소가 자신의 역할에만 집중할 수 있다. 또한, 시스템의 결합도를 낮추어 유지보수가 쉬워지고, 코드의 재사용성과 확장성이 높아진다.

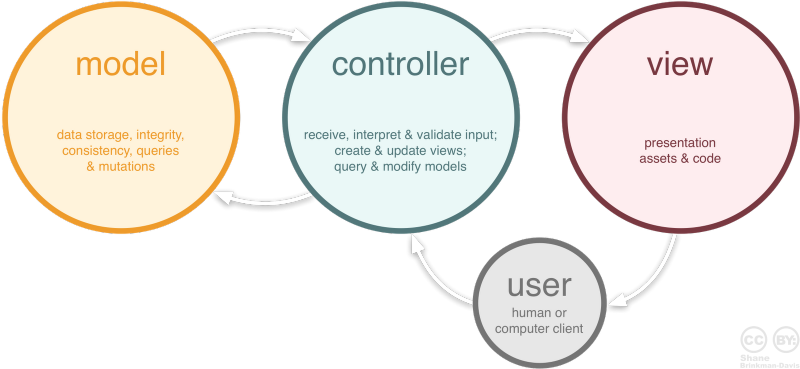

📊 Model, View, Controller

alt text

🧩 Model (모델)

Model은 애플리케이션의 데이터와 그 데이터를 처리하는 비즈니스 로직을 포함한다. 클라이언트의 요청을 처리하여 결과 데이터를 생성하고, 그 데이터를 View에 전달한다. Model은 데이터의 상태를 유지하고, 데이터를 조작하는 로직을 제공한다.

👁️ View (뷰)

View는 Model에서 전달받은 데이터를 이용하여 화면에 표시할 리소스를 생성한다. 웹 애플리케이션에서 View는 HTML 페이지, PDF, 엑셀 파일, JSON, XML 등 다양한 형식으로 출력할 수 있다.

🎮 Controller (컨트롤러)

Controller는 클라이언트의 요청을 직접 처리하는 엔드포인트다. 요청을 받아서 Model에게 작업을 지시하고, 처리된 결과 데이터를 View에 전달하여 응답을 생성한다. Controller는 Model과 View 사이의 상호작용을 관리하며, 클라이언트와 서버 사이의 중개자 역할을 한다.

🧬 MVC1과 MVC2

1️⃣ MVC1

alt text

MVC1은 초기의 패턴으로, 브라우저에서 요청이 들어오면 JSP(View)에서 Model 객체를 사용해 데이터를 처리하고, 응답을 직접 JSP가 담당하는 방식이다. 하지만 이 방식은 비즈니스 로직과 프레젠테이션 로직이 JSP에 혼재하게 되어, 유지보수가 어려워질 수 있다.

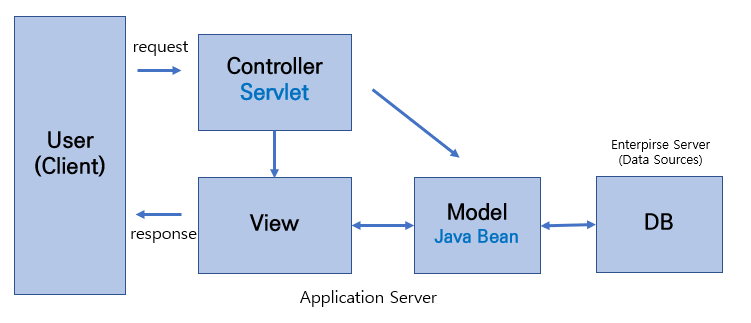

2️⃣ MVC2

alt text

MVC2는 이러한 단점을 보완하여 Controller가 요청을 먼저 받아 비즈니스 로직 처리를 하고, 그 결과를 JSP(View)에 전달하는 방식이다. Controller는 서블릿으로 구현되어 요청 처리의 중심 역할을 수행하며, View와의 분리를 통해 구조적 복잡성은 늘어날 수 있지만 유지보수성과 확장성이 크게 향상되었다.

🍃 Spring MVC

Spring MVC는 MVC2 패턴을 발전시켜 만든 웹 애플리케이션 프레임워크다. Spring MVC는 다음과 같은 구성 요소로 이루어져 있다.

📡 DispatcherServlet (디스패처 서블릿)

DispatcherServlet은 Front Controller로서 모든 클라이언트의 요청을 받는다. 이후 요청을 처리할 적절한 컨트롤러로 위임하고, 응답이 완료되면 클라이언트에게 렌더링된 결과를 반환한다.

🗺️ HandlerMapping (핸들러 매핑)

HandlerMapping은 들어온 요청을 처리할 적절한 컨트롤러를 매핑합니다. 요청 URL에 맞는 컨트롤러를 찾아주는 역할을 한다.

🔌 HandlerAdapter (핸들러 어댑터)

HandlerAdapter는 매핑된 컨트롤러를 실행시키는 역할을 한다. 이를 통해 다양한 형태의 컨트롤러를 유연하게 처리할 수 있다.

🕹️ Controller (컨트롤러)

Controller는 클라이언트의 요청을 처리하고, 결과 데이터를 Model에 담아 반환한다. 이 데이터는 View로 전달되어 화면에 표시된다.

📦 ModelAndView (모델 앤 뷰)

Controller는 결과 데이터를 ModelAndView 객체로 반환한다. 이 객체에는 Model 데이터(비즈니스 로직 결과)와 View 이름(렌더링할 화면 정보)이 함께 담겨 있다.

🔬 View Resolver (뷰 리졸버)

View Resolver는 Controller에서 전달받은 View 이름을 실제 View 템플릿 파일로 변환하여 찾아준다. 예를 들어, JSP 파일이나 Thymeleaf 파일을 탐색한다.

📺 View (뷰)

View는 Controller에서 전달받은 데이터를 이용해 최종적으로 화면에 표시될 결과를 생성한다. View 템플릿 엔진이 결과 화면을 만들어 클라이언트에게 응답한다.

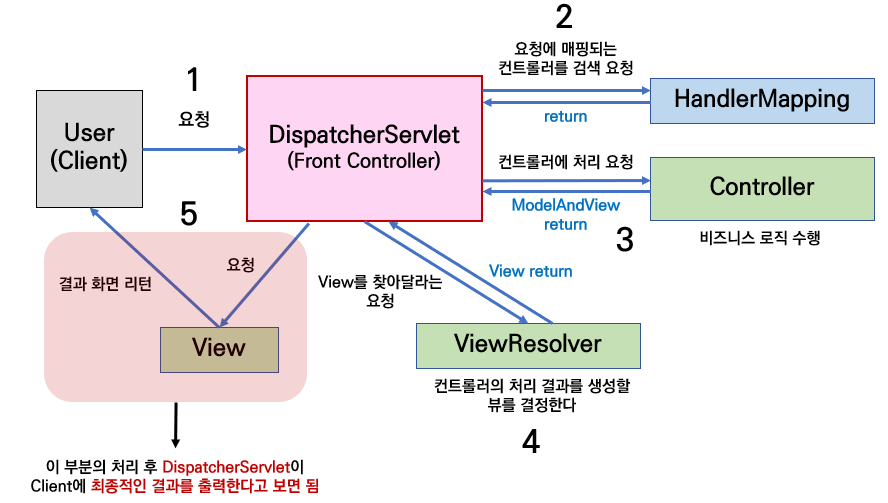

⚙️ Spring MVC의 동작 흐름

alt text

  1. 클라이언트가 서버에 요청을 보내면, DispatcherServlet이 이를 먼저 받는다.
  2. DispatcherServlet은 요청을 HandlerMapping에 전달하여 적절한 Controller를 찾는다.
  3. Controller는 비즈니스 로직을 처리할 Service를 호출하여 작업을 수행한다.
  4. Service는 데이터베이스 접근이 필요할 경우 DAO에 요청을 위임하여 데이터베이스 작업을 수행한다.
  5. DAO는 DB에서 가져온 데이터를 DTO 혹은 Entity 객체로 변환하여 Service로 전달한다.
  6. Service는 처리 결과를 Controller로 반환하고, Controller는 이를 Model에 담아 View로 전달한다.
  7. DispatcherServlet은 ViewResolver를 통해 알맞은 View 템플릿을 찾아 요청을 전달한다.
  8. 최종적으로 View는 데이터를 렌더링하여 클라이언트에게 응답한다.
